微珠粉煤灰的概況

　　我國粉煤灰應用于混凝土可以追溯到上世紀七八十年代，《用于水泥和混凝土中的粉煤灰》(GB1596-1979)國家標準出臺可以算是一個標志。此后幾十年間，對于粉煤灰的應用研究不斷深入，我國在這個領域也由落后逐步跟上世界先進潮流。尤其是隨著高鐵高性能混凝土的全面應用及各類商混站雨后春筍般的發展，更是給粉煤灰的應用帶來大好機遇。然而粉煤灰在混凝土中的應用也并非一帆風順，曾經的電廠垃圾一夜之間成為炙手可熱的新型建材。優質灰資源匱乏，甚至出現摻雜使假現象。另外普通灰在混凝土中的性能也基本發揮到極致，對于高強高性能混凝土即使摻入粉煤灰也出現粘度大、泵送困難等現象。近十年來出現一種新型的粉煤灰產品———微珠粉煤灰，它是一種新型超微粉體材料，是利用優質粉煤灰經過獨特工藝精選、加工而成的超細且具有連續粒徑分布的一種亞微米、完美的正球狀粉體產品。

　　顏色基本呈現灰白色、煙灰狀，而一般粉煤灰為灰色。用手指輕捻，相對一般粉煤灰更加滑潤。

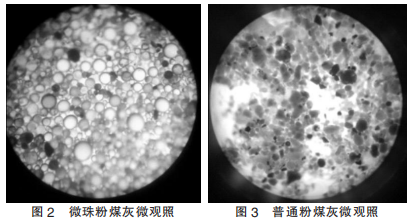

　　采用普通光學顯微鏡放大100倍進行觀查，可以看到微珠粉煤灰顆粒呈現完美正球形，顆粒級配連續，相互填充，從顏色和形態分辨，不規則碳粒占比較少;而普通灰顆粒有球形存在，但不規則，不規則顆粒較多。事實上目前市場上部分粉煤灰采用粉磨工藝制備而非收集原灰，這一類粉煤灰球形顆粒被破壞，失去了粉煤灰的滾珠效應，但現行規范對此沒有界定。

　　按照現行《用于水泥和混凝土中的粉煤灰》(GB/T1596-2005)規范對微珠粉煤灰進行理化指標檢測，結果如下：

　　各項指標滿足目前規范中Ⅰ級灰的要求，微珠粉煤灰細度試驗采用水篩法，雖然篩余值達到9.5%，但鏡下觀測篩余物，全部為正球形顆粒。另外密度測定為2.70g/cm3，略大于一般粉煤灰，這反映出微珠粉煤灰的構成以沉珠為主的特性。由于微珠粉煤灰的比表面積已超過勃氏法200m2/kg～600m2/kg測定范圍,無法采用常規方法測定。

　　①粉煤灰在混凝土中的應用效果取決于滾珠效應和火山灰活性兩項關鍵性能，微珠粉煤灰這兩項性能非常明確，且優于普通粉煤灰。

　?、谖⒅榉勖夯以诨炷林械膽每梢云鸬浇档颓羟袘Γ档陀盟亢退嘤昧浚畛涿軐嵉茸饔?，可以解決普通混凝土遇到的部分技術問題?？梢詰迷诟邔颖盟突炷痢⒋篌w積混凝土、高強高性能混凝土等領域。

　?、畚⒅榉勖夯冶举|上是一種特殊優質的粉煤灰，是粉煤灰利用深度發展的產物，值得繼續深入研究，比如耐久性能。
